獨創設計！——Fatfoot支腳稱重傳感器

2016-07-12 16:29:14    產品定制

        創新是一分理念九分耕耘。放在工程學里，就如一分需求九分努力。 正是有了客戶的明確需求才促使ANYLOAD研發了量程為500kg的支腳傳感器——Fatfoot。因為傳感器負重變形量的關系該型號大量程的傳感器相對比較容易制造，只要技術精準甚至可以被設計成任何尺寸任何長度。

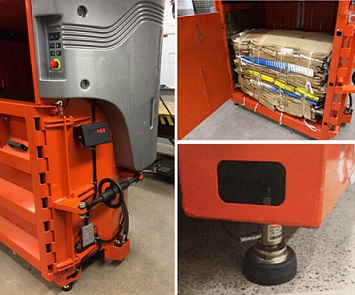

        2014年夏天， ANYLOAD的CEO——Gary拜訪了Vetek的Patrik Viktorsson。Vetek是ANYLOAD在斯堪的納維亞半島的代理， 是當?shù)匾患抑饕?jīng)銷傳感器、秤以及稱重配件的公司。見面以后，Patrik詢問Gary能否為他的客戶提供一個解決方案。他的客戶有一個很重的用來稱廢紙板的捆扎機。因為要求捆出來的廢紙捆均勻一致，所以他必須在捆扎的同時準確的稱出紙板的重量。這個機器幾乎沒有可改造的空間而且使用的傳感器必須要很容易安裝。經過一段時間的頭腦風暴，Patrik提出了一個設計建議：把一個微型的傳感器裝到活動支腳上，這個設計可以不需要任何復雜和笨重的模塊，安裝就如同擰緊一個活動支腳一樣簡單，把支腳傳感器變成平臺支撐。

        在這一設計理念被敲定后，Gary向Patrik保證他的團隊會迎接這個挑戰，并承諾會憑借ANYLOAD已研發并日益完善的技術和工具找到理想的解決方案。Gary回到公司后立刻和技術團隊商討了這一問題。其中一項技術是“The Spring Web” 設計，采用精確的有限元分析工具——一種可以模擬產品應力應變及其他物理效應的計算方法。
        “The Spring Web”設計由ANYLOAD數年前開發，為應變計黏貼提供了最佳基準面。市場上傳統的柱式傳感器采用的是單直柱設計，它需要通過黏貼半導體應變片進行結構非線性補償。但與普通的傳感器應變片相比半導體應變片在溫度變化的環境中顯得非常脆弱與敏感。而“The Spring Web”設計為產品提供了高精確的本體線性，而無需借助半導體應變片進行線性補償，這就是為什么ANYLOAD的柱式傳感器在汽車衡應用中低故障率的原因之一。“The Spring Web”設計本質上是兩個盲孔（圓形或橢圓形）在傳感器柱體上加工成兩個對稱的平面。這兩個對稱的平面提供了卓越的平整度用于黏貼應變片，而且更重要的是因應力的均勻分布顯著減少了應力突變。因此，應變片能承受汽車衡使用中常見的頻繁的大幅振動應力。
        這項技術被應用在ANYLOAD的所有柱式傳感器中，以及ANYLOD獨創的緊湊結構的拉板式傳感器。所有這些傳感器我們都取得了不同等級的NTEP認證（上至class III單點6,000D & Class IIIL 10,000D）和OIML認證（上至C6）。

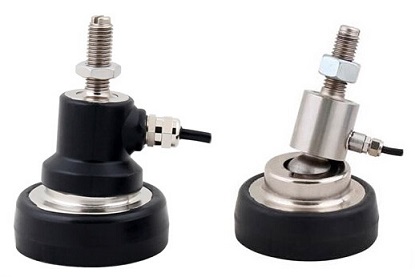

        雖然“The Spring Web”設計為應變片提供了基座，但仍需要密集的測試確保類似小型化設計能在批量生產中的精度。有限元分析工具能幫助工程師團隊準確的模擬出新研發的產品在實際使用中的應變情況。根據若干次建模和測試，ANYLOAD工程師團隊已經研發出0.03%或更好精度的樣品。同時，為了便于國際市場的推廣，我們?yōu)槠淙×艘粋€很形象的名字---FatFoot。其精度可達到OIML C3和NTEP Class III 單點3,000D或多點5,000D的等級。
        整個支腳傳感器從設計到測試再到完工僅花了6個月時間。起初，一些客戶表示擔憂“這樣緊湊的設計其強度是否與懸臂梁傳感器一樣？”Gary 明確地回復：“它比帶支腳的懸臂梁傳感器更加可靠”！他解釋道，“帶支腳的懸臂梁傳感器會使彈性體和底板產生巨大的彎曲形變，但對于FatFoot和安裝FatFoot的底板沒有彎曲形變，F(xiàn)atFoot中的“The Spring Web”設計比兩頭螺栓更加強壯。事實上，在同樣的使用條件下，懸臂梁式比“The Spring Web”設計更易被破壞。
        另外也有一些客戶，由于他們的使用環境非常惡劣，他們擔心水、灰塵顆粒物或沙子可能會進入底座鋼球中導致傳感器可能被損壞或精度不準確。ANYLOAD的澳大利亞代理Associated Scale Service的CEO—David Duncan 提出了非常好的建議方案。他建議設計一個用于保護底座區域以達到防止鋼球被破壞的橡膠保護套。三個月后，一款高質量的橡膠套問世。它能夠防止污染物進入，保護產品長期穩定的精度。
        當Patrik收到FatFoot后，他很高興因為他已經能設想到今后它各種使用的可能性。螺紋擰進就可以安裝，螺紋擰出就可以更換或維護，整個安裝不需要專業的技術人員。Patrik的客戶立刻把 FatFoot安裝到牲畜飼料機上?，F(xiàn)在，不借助復雜的稱重系統，農民就可以輕松獲得適當?shù)仫暳贤段沽俊?/p>

        FatFoot 同時也可以應用在醫院的醫療床、牲畜秤、漏斗秤、料罐稱重等等?；旧?，任何帶支撐的平臺只要是要求緊湊而簡單的解決方案的情況都可以用到FatFoot。目前， ANYLOAD 的FatFoot的量程范圍可以從1Klb/500kg 到 20Klb/10t。但是它的量程是沒有限制的，最低可以做到100lb/50kg，最高可以做到200Klb/100t。
